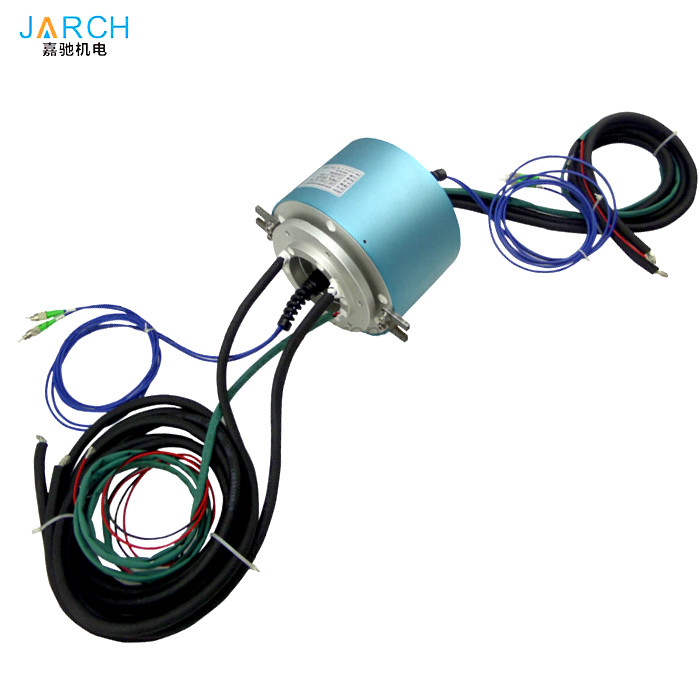

4 Devre 5A Elektro Optik Kayma Halkası

4 Devre 5A Elektro Optik Kayma Halkası

Ürün ayrıntıları:

Menşe yeri: Shenzhen, Çin
Marka adı: JARCH
Sertifika: CE,FCC,ROHS
Model numarası: JSR-FE012-4S-FO1

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1ADET
Fiyat: US $ 10 - 30 / Piece
Ambalaj bilgileri: Hediye kutusu veya özel ambalaj
Teslim süresi: 5-10 gün
Ödeme koşulları: Eserler, L / C, T / T, Western Union, MoneyGram
Yetenek temini: 200pcs/ay
En iyi fiyat İletişim

Detay Bilgi

Optik kanal: 1 Devreler: 4
Dalga boyu aralığı: 650-1650nm Akım: 5A
Ekleme kaybı: ≤2 dB (tipik: <0,5 dB) Ekleme kaybı dalgalanması: <+/- 0.25 dB
Dönüş kaybı: ≥40 dB Optik güç kullanımı: 23 dBm
Boyutlar: 6.8mm Çap * 28mm uzunluk Max hız: 2000 rpm
Vurgulamak:

Döner elektrik konektörleri

,

fiber optik döner bağlantı elemanları

Ürün Açıklaması

4 Devre 5A Elektro Optik Kayma Halkası

4 devreli fiber optik döner mafsal 5A elektrikli optik döner mafsal

Hızlı Ayrıntılar:

Model numarası: JSR-FE012-4S Optik Kanal Sayısı: 1
Ekleme kaybı ripple: <+/- 0,25 dB Dalga boyu aralığı: 650-1650 nm
Dönüş kaybı (SM & MM): > 40 dB (RPT), Ekleme kaybı: <2.0dB
Elektrik devreler: 4 Akım: 5A

Ambalaj ve Teslimat:

Paketleme Detayları: Standart İhracat kartonu paketi
Teslimat Detayları:

Teslim süresi: ödeme aldıktan sonra 15 gün

Nakliye: DHL, FedEx, UPS veya TNT ile ......



Açıklama:

Optik-elektrikli kayma halkası, en iyi teknik çözümleri sağlar. Özellikle sınırsız, sürekli veya aralıklı dönme ihtiyacı ve konumu iletmek için sabit bir konumdan yüksek kapasiteli veri sinyalleri iletilen, mekanik özellikleri iyileştirmek, basitleştirilmiş sistem işlemi, elektronik kayma halkaları ile birlikte çalışabilir, çağrı optik- Elektrikli hibrid kaydırma, yayın gücü ve yüksek hız verisi.

Faydaları:

  • Fiber optik ve elektrik devreleri için özel olarak uygundur.
  • Tekli ve çok kanallı seçenekler mevcuttur
  • 1-125 elektrik devreleri Kombinasyon + 1 kanal fiber optik

Boyutlar:

Kurulum Talimatları:

Optik rotary mafsal Özellikler

Dalga boyu aralığı 650-1650 nm Ekleme kaybı ≤2 dB (tipik: <0.5 dB)
Ekleme kaybı dalgalanma <+/- 0,25 dB Dönüş kaybı (SM) ≥40 dB
Azami hız 2.000 dev / dak Çekme gücü 10 N (900 um tampon)
Çalıştırma torku <0.01 Nm Tahmini yaşam döngüsü 200-400 milyon devrim
Optik güç yönetimi 23 dBm Çalışma sıcaklığı -40 ° C ila 85 ° C
Depolama sıcaklığı -50 ° C ila 85 ° C Paket stili Her iki ucunda pigtails
Ev materyalleri Paslanmaz çelik Lif türleri Tek veya çok modlu w / 3 mm ceket (Kevlar / PVC)
Bağlayıcı türleri FC, SC, ST, SMA veya LC Boyutlar 6,8 mm çap X 28 mm uzunluk
Ağırlık 10 g IP değerlendirmesi Tüm modeller için IP 68
Titreşim MIL-STD-167-1A Mekanik şok MIL-STD-810G

Elektrikli kayma halkası Teknik Özellikler

Yüzükler 4 Şu anki Sinyal 5A,
Voltaj MV ~ 200 VDC / VAC Max hız 1000RPM
Delik ölçüsü sayesinde Optik döner bağlantıyı uygun Çapı 56mm (2.2 ")
Ev materyalleri Alüminyum alaşımı Moment 0,05Nm; 0,03Nm / 6korps
İş hayatı 50 milyon Temas malzemesi Altın-Altın
Elektriksel gürültü <5 mΩ Kontak direnci <2mΩ
Dielektrik gücü 1000VDC @ 50Hz Kurşun tel UL Teflon® Awg26, Awg22
Yalıtım direnci 600VDC'de 500MΩ Kurşun Uzunlukları 300mm (12 ")
Çalışma Sıcaklığı. -40 ° C ila 80 ° C Koruma IP54, IP68 isteğe bağlı
Malzemeler Kurşunsuz, ROHS Sertifikalı CE, FCC

Uygulamalar:

• Denizaltı robotu ile kontrol gemisi arasında

• Radar anteninde ve araç içi sinyal işleme sisteminde

• Araba dönüşlü kule otomobil gövdesi konsolu ile

• Kaynak robotu ile konsoldaki aralar

• Uzak mekanik giriş ve çıkış cihazları ve kontrolü

• Fotoelektrik teodolit

• Platform ve uzay aracı takibi arasındaki bağlantı

Jarch ana ürünler:

1. Fiber optik döner bağlantı serisi

2. Delikli kayma halkası serisi üzerinden

3. Elektro optik kayma halkası serisi

4. Pnömatik elektrikli döner bağlantı serisi

5. Pnömatik döner bağlantı serisi

6. Hidrolik döner bağlantı serisi

7. Kapsül kayma halkası serisi

8. Gözleme kayma halkası serisi

9. Yüksek akım slip ring serileri

10.high hızlı kayma halkası serisi

11. termokupl kayma halkası serisi

12. Minyatür kayma halkası serisi

13.Wind türbin kayma halka serisi

14.Ethernet kayma halkası serisi

15.Explozion geçirmez kayma halka serisi

16. yüzyılın yüz yüze dişlileri


Neden JARCH slip halkasını seçmek için?

JARCH Company, Shenzhen, Çin'de profesyonel bir kayma halkası üreticisidir. JARCH, yüksek kaliteli kayma yüzükleri ve birinci sınıf hizmetler için dünyanın en ünlü Çin markalarından biri haline geldi. 1998'de kurulduğumuzdan beri, yeniliklere, gelişmeye ve yüksek kaliteli kayma halkaları üretmeye ve dünya çapındaki müşterilere mükemmel rotasyon çözümleri sunmaya kararlıyız.
Alanında 19 yıllık tecrübeye sahip olan JARCH, uluslarüstü şirketler, araştırma enstitüleri, askeri sanayi bölümleri, ünlü üniversiteler ve çeşitli sektörlerde yurtiçi ve yurtdışında çok sayıda şirketle uzun vadeli iş ilişkileri kurmuştur.
Projenizin performans, test, kalifikasyon ve teslimat gereksinimlerini karşılamak için uyarlanmış özel kayma halkaları çözümleri konusunda uzmanız. Ekiplerimiz, projenizin başarısını sağlayan kapsamlı proje planlamasının önemini anlıyor.

Doğru kayma yüzük çözümü bulamıyor mu?


JARCH Company'de, müşterilerimizin ihtiyaçlarını karşılamak için gayret gösteriyoruz. Standart modelimizden bir montaj taleplerinize uygun değilse, tasarım ekibimiz sizinle birlikte çalışarak şirketinizin tam ihtiyaçlarını karşılayacak bir kayma halkası düzeneği tasarlar. 19 yıllık tecrübesiyle JARCH, 10,000'den fazla çizimi, binlerce özel kayma halkası tasarımını ve dünya genelindeki müşterileri destekleyen deneyimleri bir araya getirdi.

SSS

S1: Siz bir fabrika veya ticaret şirketi misiniz?
C: Biz profesyonel bir üst düzey Ar-Ge ekibi ile fabrikada bulunmaktadır.
S2: kaç adet kayma halkalı var?
A: Minik kayma halkası, slim özelleştirilmiş gibi kayma halkaları her türlü kaynağı olabilir,
Minyatür kayma halkası, fiber optik kayma halkası, RF döner bağlantı, HD kombine tip,
Disk kayma halkası, rüzgar enerjisi kayma halkası, güneş enerjisi kayma halkası, geçmeli kayma halkası vb.
S3: Yüksek frekanslı sinyaller ve (veya) optik iletişim sinyalleriyle birlikte kayma halkaları temin edebilir misiniz?
C: Evet, isteğinize göre karışık sinyallerle kayma halkaları tedarik edebiliriz.
S4: kayma halkalarının çalışma ömrü nedir?
C: Standart olanlar için 30 ila 50 milyon, özel olanlar için 50 ila 80 milyon,
Ayrıca, özel gereksiniminiz doğrultusunda daha yüksek devirler de sağlayabiliriz.
S5: OEM ve ODM tedarik ediyor musunuz?
C: Evet, OEM ve ODM sağlıyoruz.
S6: Özelleştirilmiş kayma halkası modelimiz için hangi teknik veriler sağlanmalıdır.

C: Özel kayma yüzüğünü modellemek isterseniz, ayrıntıları aşağıda belirtmeniz gerekir:

A. Çalışma hızı (dev / dak)
Yükleme türünü

C.outline boyutu

D. kanallar (kablo hariç tekli tel sayısı)
Güç halkaları ve sinyal halkaları için e voltaj ve akım

Sinyal türünü ve ilgili
Parametreler (çok önemli)

G.İşletme sıcaklığı h.IP (sızdırmazlık gereksinimleri)

S7: Üretiminiz ne kadar sürer?
C: Standart ürünler için 7 ila 15 gün, basitleştirilmiş özel ürünler için 10 ila 20 gün,
Karmaşık özelleştirilmiş porduct'ler için 15 ila 40 gün.
S8: teslimat portunuz nedir?
C: Teslim limanımız Shenzhen
S9: Mallarımızı nasıl teslim ediyorsunuz?
C: Genellikle küçük siparişler hava yoluyla sevk edilebilir, büyük siparişler deniz yoluyla sevk edilebilir.
Teslimat öncesi müzakere edilebilir.
Açıklama:
Başka bir sorunuz varsa, tereddüt etmeden bize başvurun.
