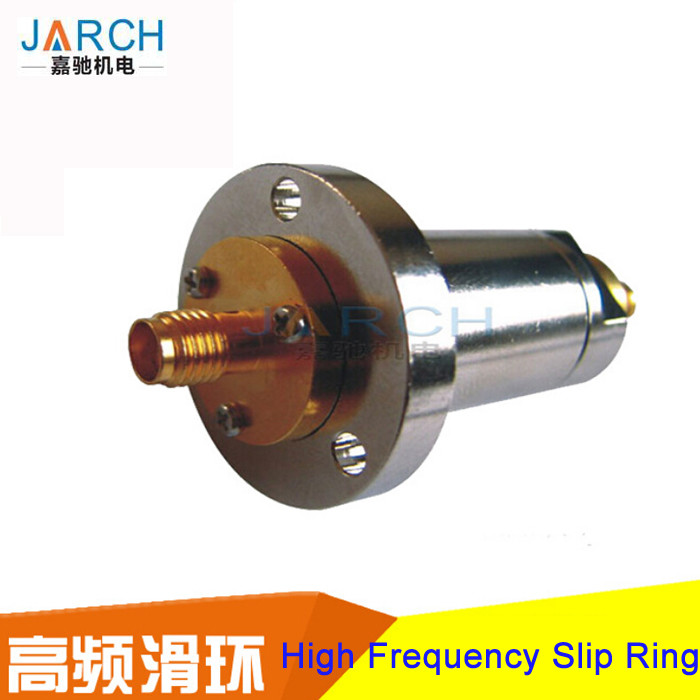

IP54 Video Yüksek Frekans Kayma Halka Kablo Kombine Sinyal İletken
Ürün ayrıntıları:
| Menşe yeri: | Shenzhen, Çin |
| Marka adı: | JARCH |
| Sertifika: | CE,FCC,ROHS |
| Model numarası: | JSR-HF1LSMA |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1pcs |
|---|---|
| Fiyat: | US$100-500/PER PIECE |
| Ambalaj bilgileri: | Hediye kutusu veya özel ambalaj |
| Teslim süresi: | 15 gün |
| Ödeme koşulları: | T/t, paypal |
| Yetenek temini: | 1000pcs/hafta |
|
Detay Bilgi |
|||
| VSWE-WOW: | ≤0.05 | Konut malzeme: | Pirinç galvanizleme |
|---|---|---|---|
| Hız: | 300rpm / dakika | IP düzeyinde: | IP54 |
| Frekans Aralığı: | DC-18GHz | ||
| Vurgulamak: | kayma halkası konektörü,döner elektrik konnektörü |
||
Ürün Açıklaması
IP54 Video Yüksek Frekans Kayma Halka Kablo Kombine Sinyal İletken
JARCH Video Kayma Halkası ve Kablo Kombine Yüksek Frekanslı Sinyal İletken Kayma Halkası
Shenzhen JARCH Elektronik Technology Co, Ltd Kayma Halkaları, Karbon Fırça, Hortum Makarası, Döner Eklem kayma halkaları Özel Hizmet vermektedir . Yüksek akım kayma halkaları hakkında daha fazla bilgi için lütfen tıklayın: Bize Ulaşın, teşekkürler.
----------------------MS. Kris Yao
Ürün Açıklaması
Sürekli döner cihaz için JSR-HF1LSMA serisi yüksek frekanslı döner eklem, sabit parça ve döner halka arasındaki yüksek frekanslı sinyal iletimi, bu frekans 30 GHz üzerinde 500 MHz analog sinyal kadar yüksek olabilir. Bu seri iki türe ayrılmıştır: tek kanallı yüksek frekanslı kayma halkası ve çok kanallı yüksek frekanslı kayma halkası.
Yüksek frekanslı kayma halkası, yüksek hızlı seri dijital sinyal veya analog sinyal iletimini karşılamak için özel olarak geliştirilmiştir. En yüksek iletim oranı 40GHz'ye ulaşabilir. Bu ürün serisi, tek veya çok kanallı yüksek frekanslı sinyal iletimini tek başına destekleyebilir ve ayrıca 24V kontrol sinyali, iletişim sinyali, güç kaynağı ve sıvı ortamı ile yüksek frekanslı sinyal karışık aktarımını destekleyebilir. Yüksek frekanslı sinyal, 50_characteristic empedans radyo frekansı koaksiyel yapı kafasını kullanır.
Yüksek Frekans Kayma Halkası Belirtimi
| Elektriksel Özellikler | |
| Değerlendirme gerilimi: | 380VAC / DC |
| Frekans aralığı (GHz) | DC-18GHz |
| Karakteristik Empedans | 50Ω |
| Dış iletken temas direnci | ≤65mΩ |
| İç iletkenlerin kontak direnci | ≤50mΩ |
| Yalıtım direnci | ≥1500MΩ @ 500V |
| Basınç direnci | ≥2000V @ 50Hz |
| Giriş ve çıkış | NK / NK |
| İletişim malzemesi | Altın / altın |
| Kurşun tel | Teflon tel RG316 |
| Kurşun tel uzunluğu | 300mm |
| Voltaj Bobbi (VSWR WOW) | ≤1.25 |
| Mekanik Özellikler | |
| IP Seviyesi | IP54 |
| Çalışma sıcaklığı | -40 ℃ ~ +70 ℃ |
| Çalışma nem | % 60 bağıl nem |
| Çalışma hızı | Maksimum 300 rpm |
| Kabuk malzemesi | Pirinç galvanizleme |
Video Kayma Halkası ve Kablo Kombine Yüksek Frekanslı Sinyal İletken Kayma Halkası çizimi
1, çeşitli özellikleri ile flanş seçmek için uygundur.
2, altın altın kontaklar, temas direnci çok düşüktür.
3, veri yolu protokolü ile uyumludur.
4, düzgün çalışma.
5, düşük tork.
6, ürünlerin küçültülmesi ihtiyaçlarını karşılamak için kompakt boyut.
7, çift hassasiyetli rulman desteği, düşük tork ve uzun ömürlü.
8. Güç ve veri sinyallerini iletebilir.
Kurulum Talimatları: Flanşlı
Halkalar ve Akım Detayları Seçenek Olduğunda Kayma Halkasının Uzunluğu Tavsiye Edilecektir. Lütfen JARCH Teknik Departmanı ile iletişime geçin. J ARCH 50mm Hollow Mil Kayma Halkaları / Delik Kayma Halkasıyla
Ortak Video Kayma Halkası ve Kablo Kombine Yüksek Frekanslı Sinyal İletken Kayma Halkası Uygulamaları
1, CCTV / kamera ekipmanı, test ekipmanları, trafik kontrolü, savunma sistemi.
2. Askeri radar anteni, çok eksenli 3D uzay simülatörü ve mobil iletişim.
3, RF sinyali ile anten döner, 1080P, 1080I ve diğer HD-SDI HD pikap için destek.
4, 1080P, 1080I ve diğer HD-SDI hepsi bir arada (yüksek hızlı top) için destek.
Yüksek Performanslı, Uzun Ömürlü Video Kayma Halkası ve Kablo Kombine Yüksek Frekanslı Sinyal İletken Kayma Halkası
Yüksek frekanslı bir sinyal, sabit bir platform ile sürekli rotasyonda başka bir platform arasında iletilmesi gereken her yerde özel yüksek frekanslı döner eklemlere ihtiyaç duyulur. Bu örnek hava trafik kontrolü, savunma ve uydu haberleşmesi için geleneksel radarı içerir.
JARCH ana ürünler:
1. Fiber optik döner eklem serileri
2. delik kayma halkası serisi aracılığıyla
3. Elektro optik kayma halkası serisi
4. Hibrid kayma halkası serisi
5. pnömatik döner eklem serisi
6. Hidrolik döner birliği serisi
7. Kapsül kayma halkası serisi
8. Gözleme kayma halkası serisi
9. Yüksek akım kayma halkası serisi
10. Yüksek hızlı kayma halkası serisi
11. Termokupl kayma halkası serisi
12. Geri Çekilebilir Hortum Makarası
13. Rüzgar türbini kayma halkası serisi
14. Ethernet kayma halkası serisi
15. Patlamaya dayanıklı kayma halkası serisi
16. Mercury kayma halkası serisi
17. Kayma Halkası Karbon Fırça
18. Toplayıcı Halkası Komplesi
Neden JARCH kayma halkası seçilir?
JARCH Company, Shenzhen, Çin'de profesyonel bir kayma halkası üreticisidir. JARCH, yüksek kaliteli kayma halkaları ve birinci sınıf hizmetler için dünyanın en tanınmış Çin markalarından biri haline gelmiştir. 1998 yılında kurulduğumuzdan beri, yüksek kaliteli kayma halkalarını yenilemeye, geliştirmeye ve üretmeye ve dünya çapındaki müşteriler için mükemmel rotasyon çözümleri sağlamaya kararlıyız.
JARCH, 19 yıldan fazla bir süredir edindiği tecrübeyle, uluslarüstü şirketler, araştırma enstitüleri, askeri-endüstri bölümleri, ünlü üniversiteler ve aynı zamanda yurtiçinde ve yurtdışında çeşitli sektörlerdeki birçok şirketle uzun vadeli iş ilişkileri kurmuştur.
Performans, test, yeterlilik ve teslimat için projenizin gereksinimlerini karşılamak üzere uyarlanmış özel kayma halkaları çözümlerinde uzmanız. Ekibimiz, projenizin başarısını sağlayan kapsamlı proje planlamasının önemini anlıyor.
Doğru kayma halkaları çözümü bulunamıyor mu?
JARCH Company'de, müşterilerimizin ihtiyaçlarını karşılamak için çalışıyoruz. Standart modelimizden bir montaj, gereksinimlerinizi karşılamıyorsa, tasarım ekibimiz, şirketinizin tam ihtiyaçlarını karşılayacak bir kayma halkası takımı tasarlamak için sizinle birlikte çalışacaktır. 19 yılı aşkın tecrübesi ile JARCH, dünya çapında müşterilerine destek veren 10.000'den fazla çizim, binlerce özel kayma halkası tasarımı ve tecrübesini bir araya getirmiştir.
Paketleme:
| Paketleme Detayları: | Standart ihracat karton paketi |
| Teslimat Detayları: | Örnek 3 gün için teslim süresi / Sipariş için teslim süresi miktarına bağlıdır Nakliye: DHL, FedEx, UPS veya TNT ...... |
SSS
| S1: Bir fabrika veya ticaret şirketi misiniz? | ||||||||||
| A: Biz bir üst düzey Ar-Ge ekibi ile fabrikada profesyonel. | ||||||||||
| S2: Kaç tane kayma halkası var? | ||||||||||
| A: biz kayma yüzük her türlü kaynağı olabilir. Gibi mintary kayma halkası, özelleştirilmiş dikme, minyatür kayma halkası, fiber optik kayma halkası, RF döner eklem, HD kombine tipi, disk kayma halkası, rüzgar gücü kayma halkası, güneş enerjisi kayma halkası, delikten geçiş kayma halkası, vb. | ||||||||||
| Q3: Kayma halkalarını yüksek frekanslı sinyaller ve (veya) optik iletişim sinyalleri ile besler misiniz? | ||||||||||
| A: Evet, isteğiniz gibi karışık sinyaller kayma halkaları sağlayabilmektedir. | ||||||||||
| S4: Kayma halkalarınızın çalışma ömrü nedir. | ||||||||||
| A: Standart olanlar için 30 ~ 50 milyon devir, özel olanlar için 50-80 milyon devir, Ayrıca özel gereksiniminiz olarak çok daha yüksek devirler sağlayabilmektedir. | ||||||||||
| S5: OEM ve ODM tedarik ediyor musunuz? | ||||||||||
| Bir: evet, kaynağı oem ve ODM. | ||||||||||
| S6: Özelleştirilmiş kayma halkası modelimiz için hangi teknik veriler sağlanmalıdır. | ||||||||||
A: özel kayma halkası modelini costomize etmek istiyorsanız, aşağıdaki gibi ayrıntıları sağlamanız gerekir: çalışma hızı (RPM) c.outline boyut d.kanallar (kablonun yanı sıra tek tel numarası) Sinyal türü ve ilgili çalışma sıcaklığı h.IP (sızdırmazlık gereksinimleri) | ||||||||||
| Q7: üretim kurşun süresi ne kadardır? | ||||||||||
| A: standart ürünler için 7 ila 15 gün gerekir, basit özelleştirilmiş ürünler için 10 ila 20 gün, Karmaşık özelleştirilmiş porducts için 15 ila 40 gün. | ||||||||||
| S8: Teslimat limanınız nedir? | ||||||||||
| A: Bizim teslimat liman Shenzhen | ||||||||||
| S9: Ürünlerimizi nasıl teslim ediyorsunuz? | ||||||||||
| A: Genellikle küçük siparişler hava yoluyla verilebilir, büyük siparişler deniz yoluyla verilebilir. Teslim edilmeden önce müzakere edilebilir. | ||||||||||
| Not: | ||||||||||
| Başka bir sorunuz varsa, lütfen tereddüt etmeden bize ulaşın. |
