Yüksek Voltaj Kablo Bobini Kaydırma Halkası Kule vinci 12.5kv kaydırma Halkası Merkezi Toplayıcı Halkası 15kv vinci için

1Slip yüzüğü hakkında.

JARCH Kayma halkalar, elektrik gücünü, kontrol sinyallerini ve/veya verileri sabit bir yapıdan döner bir yapıya (veya tam tersi) aktarmak için elektromekanik cihazlardır.MV'den 36 kV'ye ve mA'dan 3600 A'ya akım aktarmak için tam bir kayma halka yelpazesi sunuyoruz. Tüm seriler sinyalleri ve verileri karıştırmak için uygundur. Özel çözümler 13000 A ve 43.2 kV'ye kadar daha fazla gidebilir.Çift veya çoklu fırçalarUygulamanızın gereksinimlerine bağlı olarak birkaç direkten birkaç yüzüne kadar kompozisyon sağlayabiliriz.Slip Ring Montajları açık olarak sağlanabilir, özel müşteri uyarlamaları için “kapalı” tipler veya tehlikeli yerler için bile uygun yüksek etki plastik veya metal kapaklarla tamamen kapalı.Sıvılar veya gazlar için ek dönen bağlantılar mevcuttur ve fiber optik dönerler entegre edilebilir..

2.Ürün Özet:

JARCH endüstriyel sınıf kayma halkalarımız, dönen uygulamalarda güvenilir güç, sinyal ve veri iletimi sağlamak için tasarlanmıştır.yaygın olarak kullanılırlar.Rüzgar türbinleri, robotik, vinçler, ambalaj makineleri ve tıbbi ekipmanlar. Düşük elektrik gürültüsü, yüksek hızdaki istikrar ve uzun hizmet ömrü ile kayma halkalarımız 360 derece sürekli bir işlemi sağlar.CKablo karışıklığı olmadan dönüş.

3- Cran.SDudak halkaları parametreleri:

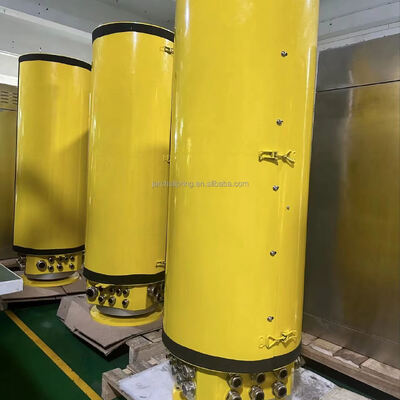

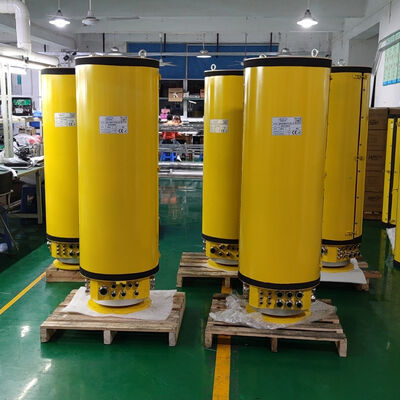

3.1 Bileşen Adı: İletici kayma halka JSR-BCX-8P400-9P150-20P25-10S

3.1.1 Çalışma ortamının sıcaklığı: -40°C ~ + 40°C

3.1.2 Koruma seviyesi: IP64

3.1.3 Çalışma voltajı: DC 24 V/AC400V

3.1.4 Çalışma hızı: 0 ~ 2 rpm

3.1.7 yalıtım direnci: 500 MΩ, dinamik direnci dalgalanma değeri 30m Ω'dan daha az

3.1.8 Yüzük sayısı: toplam 62 yüzük,

3.1.9 Güç kaynağı halka akımı:

8 halka - 400 A, ED100%, 400 V

9 halka - 150 A, ED100%, 400 V

20 halka - 21 А, ED100%, 400 V

10 halka - 20 mA, ED100%, 10V:

Vücut ağırlığı: 160kg

3.2 Görünüm ve kurulum boyutları çizimi

4.Kaydırma yüzüğü Anahtar özellikleri ve faydaları:

1. Güçlü ve Uzun Süren

*** Altın alaşımlı tel bağlantıları ve en az aşınma için gelişmiş fırça teknolojisi ile inşa edilmiş.

***10 milyon dönüşü aşan bir ömrü olan bakımsız çalışma.

*** -40C ila 80C arasında yüksek sıcaklığa dayanıklı, sert ortamlar için uygundur.

2Üstün sinyal bütünlüğü.

*** Düşük elektrik gürültüsü (<0,5 temas direnci) istikrarlı iletimi sağlar.

*** Güç, Ethernet (CAT5/CAT6), USB, HD video ve sensör sinyallerinin karışık iletilmesini destekler.

*** Servo motor geri bildirimleri, kodlayıcı sinyalleri ve otomasyonda CAN otobüsü için idealdir.

3Kompakt ve çok yönlü tasarım

*** Kapsül, delikli ve krep tiplerinde mevcuttur.

***Robotik eklemler ve CCTV kameralar gibi alan kısıtlı uygulamaları için minyatür kayma halkaları (10 mm çapından).

***Kustomlaştırılabilir boru boyutları (6mm ila 300mm) ve devre konfigürasyonları (1 ila 100+ devre).

4Zor koşullar için yapılmış.

*** IP54, IP65 veya IP67 koruması toz ve su geçirmez performans için kullanılabilir.

***Korozyona dayanıklı ev, açık deniz rüzgar çiftlikleri, deniz uygulamaları ve açık hava vinçleri için mükemmel.

*** Ağır makine için yüksek titreşim ve şok direnci.

5Uygulamalar (Uygulandığı yerler):

Rüzgar Enerjisi: Uçuş kontrol sistemleri, yaw sürücüleri, durum izleme.

Robotik: Robot kolları, işbirlikçi robotlar (cobotlar), AGV'ler, kaynak robotları.

Malzeme İşlemleri: Gantry vinçleri, yığma vinçleri, döner masalar, ambalaj hatları.

Tıp ve Savunma: tomografi, radar sistemleri, panoramik kameralar.

Endüstriyel Otomasyon: Döner aşamalar, indeksleme tabloları, kablo yönetimi.

RFQ

1Yayınlanan tüm standart maddelerin 2 boyutlu ve 3 boyutlu çizimleri var mı?

Evet, elbette. Daha fazla bilgi için kris@szjarch.cn adresine e-posta gönderin.

2Hangi orta kayma halkaları özelleştirilebilir ve hangi parametreler gereklidir?

Araç üzerinden: gaz, sıvı, elektrik, Ethernet, optik fiber, gaz-sıvı-elektrik karışımı vb.

3Elektrikli kayma halkalar için aşağıdaki parametreler gereklidir:

a. Devre sayısı (halka numaraları), akım, voltaj, dönme hızı, sıcaklık, koruma derecesi;

b. Sinyal iletiminin gerekli olup olmadığı, hangi sinyal türlerinin kullanılması gerektiği ve sinyalin korunması gerektiği.

c. İç çapı (ID), gerekli uzunluk, genişlik, yükseklik.

maksimum yüksekliği XXmm altında olmalıdır.

4Pnömatik veya hidrolik kayma halkalar için aşağıdaki parametreler gereklidir:

A. Hangi tür bir gaz veya sıvı? Kayma halkalarımız pnevmatik (vakum, hava, gaz...), hidrolik (yağ, su, soğuk sıvı...), vb.

b. basınç, dönme hızı, iletilmekte olan ortamın sıcaklığı;

c. Port boyutu: G1/8 veya PT1/4, vb.

d. İç çapı (ID), gerekli uzunluk, genişlik, yükseklik; bunlara yönelik herhangi bir özel talep var mı? Örneğin, maksimum yükseklik XXmm'den az olmalıdır.

e. Kayma halkalarının kabul edilebilir maksimum tork;

f. Nasıl monte edilir? vidaları döner şaft'a sabitler misiniz yoksa flensle mi monte edersiniz?

5Ethernet için aşağıdaki parametreler gereklidir:

a. 1000M veya 100M;

b. Devre sayısı (halka numaraları), akım, voltaj, dönme hızı;

c. Sinyal iletiminin gerekli olup olmadığı, hangi sinyal türlerinin kullanılması gerektiği ve sinyalin korunması gerektiği.

d. İç çapı (ID), gerekli uzunluk, genişlik, yükseklik. Onlar için herhangi bir özel gereklilik var mı? Örneğin, maksimum yükseklik XXmm altında olmalıdır.

6Doğru bir kurulum, maksimum dönme hızı altında çalışmak ve doğru ortam kayma halkalarının çalışma ömrünü uzatmak için iyidir.
